DJI merilis muatan lidar survei udara Zenmuse L2

DJI hari ini secara resmi merilis aplikasi industri all-in-one baru Zenmuse L2 yang dilengkapi lidar, yang merupakan peningkatan komprehensif setelah Zenmuse L1 pertama DJI yang memuat lidar. Zenmuse L2 mengintegrasikan lidar tipe bingkai, navigasi inersia presisi tinggi yang dikembangkan sendiri, dan kamera pemetaan cahaya tampak. Hal ini memberikan platform penerbangan kemampuan pengumpulan data tiga dimensi yang lebih akurat dan efisien. Bersama dengan perangkat lunak DJI TERRA, dapat memberikan definisi tinggi data bagi mereka yang perlu memperoleh data definisi tinggi.Solusi terintegrasi yang andal bagi pengguna data 3D presisi.

Zhang Xiaonan, Direktur Strategi Senior DJI dan Juru Bicara Pers Eksternal, mengatakan: "Lidar yang dipasang pada UAV telah menjadi topik hangat dalam industri dalam beberapa tahun terakhir. Tepatnya, perkembangan pesat sensor yang diperlukan untuk penggerak otonom telah mendorong pengembangan UAV lidar. Proses peradaban. Kemunculan DJI Zenmuse L1 tiga tahun lalu memberikan solusi digital 3D yang andal dan hemat biaya untuk informasi geografis, listrik, kehutanan, dan industri lainnya. Kini Zenmuse L2 baru menandai generasi baru warga sipil. Kedatangan alat survei udara kimia. Dengan misi mendorong perkembangan industri, DJI terus memecahkan permasalahan pengguna melalui inovasi teknologi dan membentuk kembali produktivitas industri."

Kinerja perangkat keras lebih kuat dan pengoperasian lebih efisien

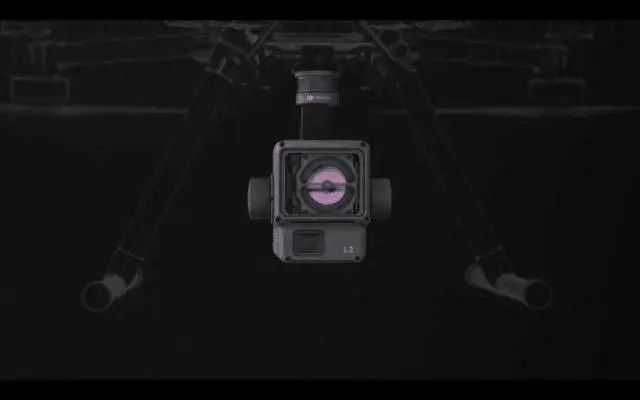

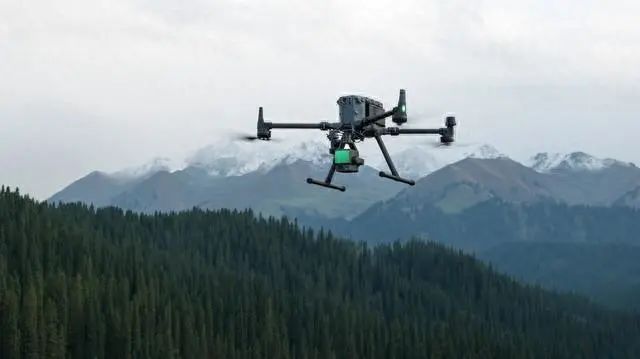

Teknologi lidar di udara menyelesaikan pekerjaan deteksi melalui penerbangan pesawat dan pemindaian pulsa laser, dan dapat memperoleh informasi spasial landmark tiga dimensi berskala besar dalam waktu singkat. Dibandingkan dengan teknologi pengukuran manual tradisional, teknologi ini dapat sangat mengurangi beban kerja, mempersingkat waktu pengukuran lapangan, dan meningkatkan efisiensi deteksi. Zenmuse L2 baru didasarkan pada prinsip ini dan selanjutnya mengadopsi desain terintegrasi, mengintegrasikan lidar, navigasi inersia presisi tinggi dan kamera pemetaan cahaya tampak 4/3 CMOS, dan dilengkapi dengan gimbal tiga sumbu, dilengkapi dengan DJI M300 RTK1 dan Drone industri M350 RTK dapat memulai tugas pengumpulan data udara tiga dimensi yang akurat, efisien, dan andal.

Sistem navigasi inersia presisi tinggi yang dikembangkan sendiri tidak perlu dipanaskan terlebih dahulu dan dapat beroperasi segera setelah dinyalakan. Sistem ini melakukan pemrosesan fusi data dengan sistem penentuan posisi RTK pesawat untuk memberi Zenmuse L2 informasi posisi absolut, kecepatan, dan sikap yang lebih akurat. Dibandingkan dengan generasi sebelumnya, jangkauan lidar generasi baru telah ditingkatkan sebesar 30%2, dan ketinggian pengoperasian tipikal dapat mencapai 150 meter, sehingga semakin meningkatkan keselamatan dan efisiensi operasional. Pada saat yang sama, titik cahaya lebih kecil dan energinya lebih terkonsentrasi. Ia dapat memancarkan 240.000 titik laser per detik, yang dapat mengidentifikasi target yang lebih kecil dan mendapatkan model yang lebih detail. Ia mendukung hingga 5 gema dan dapat menembus vegetasi yang lebih padat. Kumpulkan lebih banyak informasi cloud titik dasar.

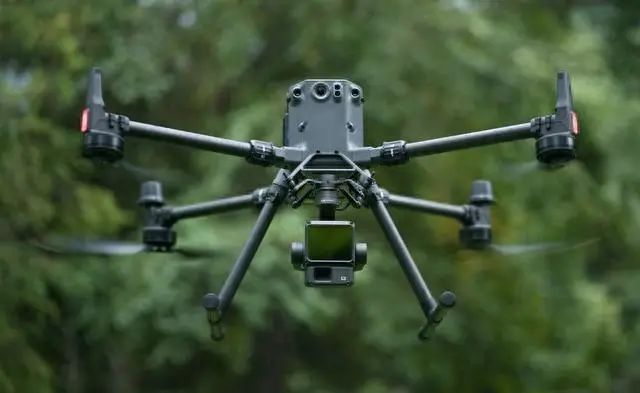

Kamera pemetaan cahaya tampak memiliki 20 juta piksel efektif, detail pewarnaan titik awan yang lebih kaya, mendukung penggunaan penutup mekanis, dan memiliki masa pakai hingga 200.000 kali, sehingga semakin mengurangi biaya pengoperasian. Jika tidak diperlukan pengumpulan titik awan, kamera cahaya tampak juga dapat mengumpulkan gambar secara terpisah untuk pemetaan cahaya tampak. Zenmuse L2 dilengkapi dengan platform penerbangan andalan DJI M350 RTK, dengan wilayah operasi hingga 2,5 kilometer persegi3 dalam satu serangan, sehingga semakin meningkatkan efisiensi operasional. Pada ketinggian operasi tipikal 150 meter, model point cloud 3D Zenmuse L2 memiliki akurasi ketinggian 4 cm dan akurasi bidang 5 cm, yang dapat memenuhi persyaratan survei medan presisi tinggi 1:5004.

Perangkat lunak ini sepenuhnya dioptimalkan untuk membuat pengoperasian lebih lancer

Zenmuse L2 menghadirkan tingkat kualitas dan efisiensi baru pada survei dan pemetaan digital 3D, dan membawa pengalaman kerja lebih jauh lagi. Selama pengoperasian, Aplikasi DJI Pilot 2 mendukung tiga tampilan dan pratinjau waktu nyata: cahaya tampak, titik awan, titik awan, dan layar terbagi cahaya tampak. Pengguna secara intuitif dapat memperoleh hasil pengoperasian langsung melalui kendali jarak jauh. Setelah fungsi jangkauan laser diaktifkan, informasi jarak antara modul radar dan objek di tengah layar dapat diperoleh, sehingga penerbangan menjadi lebih aman. Ini juga mendukung empat mode bayangan real-time cloud: reflektifitas, tinggi, jarak, dan warna asli. Tidak hanya itu, operator juga dapat dengan cepat melihat pratinjau model 3D point cloud yang direkam saat ini dan melihat kemajuan pekerjaan secara real time.

Melalui DJI Pilot 2, Zenmuse L2 dapat secara otomatis menghasilkan laporan kualitas pengoperasian rute setelah misi rute selesai. Pada saat yang sama, dengan fungsi pemutaran dan penyambungan point cloud, hasil point cloud dapat dengan cepat dipratinjau di lokasi kerja; di jika terjadi anomali data, ia juga dapat mengambil foto tambahan tepat waktu. , untuk menghindari pekerjaan keluar berulang kali. Bahkan jika RTK diintervensi, informasi akurat dapat diperoleh melalui perhitungan fungsi 5 cloud PPK perangkat lunak dan model presisi tinggi dapat direkonstruksi.

Dengan bantuan perangkat lunak DJI Atlas, Zenmuse L2 dapat mencapai pasca-pemrosesan cloud satu atap yang efisien dan andal. Setelah perhitungan lintasan point cloud dan optimalisasi akurasi point cloud, point cloud tiga dimensi dalam format standar dapat langsung dihasilkan dengan satu klik; setelah titik tanah diklasifikasikan, model elevasi digital DEM dapat dikeluarkan melalui perangkat lunak DJI Map, dan poin-poinnya dapat dianalisis melalui fungsi kontrol akurasi dan inspeksi.Kualitas cloud.

Skenario aplikasi yang kaya, operasi yang lebih aman

Teknologi lidar udara DJI dapat digunakan secara luas dalam survei dan pemetaan, tenaga listrik, kehutanan, infrastruktur teknik, dan industri lainnya, memberikan solusi integrasi data tiga dimensi yang akurat dan efisien untuk berbagai pelanggan.

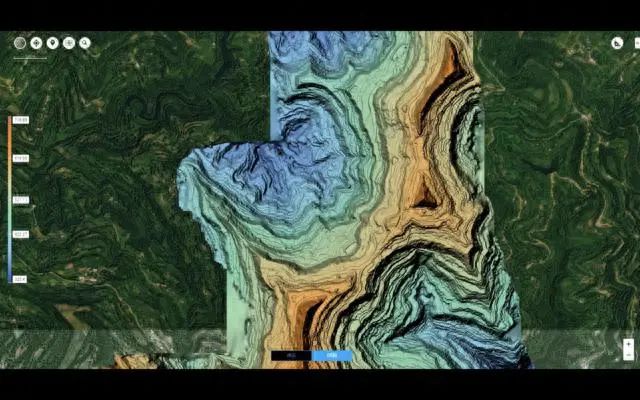

Dalam survei dan pemetaan medan, Zenmuse L2 dapat digunakan untuk melakukan survei dan pemetaan titik awan area luas dengan cepat, membantu operator menyelesaikan operasi survei medan secara efisien. Setelah data point cloud diekstraksi, melalui pemrosesan otomatis, banyak aplikasi hasil yang dapat dihasilkan, seperti point cloud tiga dimensi dalam format standar, model elevasi digital DEM, dan pengukuran pekerjaan tanah.

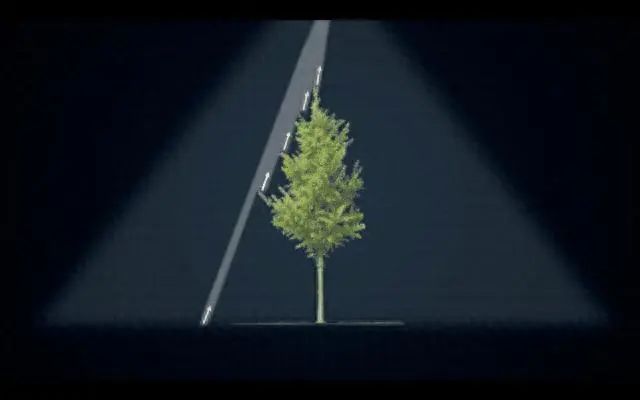

Berkat kemampuan penetrasi dan karakteristik multi-gema lidar, Zenmuse L2 dapat menembus lapisan pohon di medan yang bervegetasi padat, sehingga menganalisis lebar tajuk, kepadatan pertumbuhan, luas, volume penyimpanan dan tren pertumbuhan pohon, dll., Secara dinamis Pantau tanaman pertumbuhan. Menebang pohon juga dapat memperoleh informasi medan di bawah hutan secara akurat, sehingga memberikan dasar pengambilan keputusan yang lebih akurat untuk analisis medan.

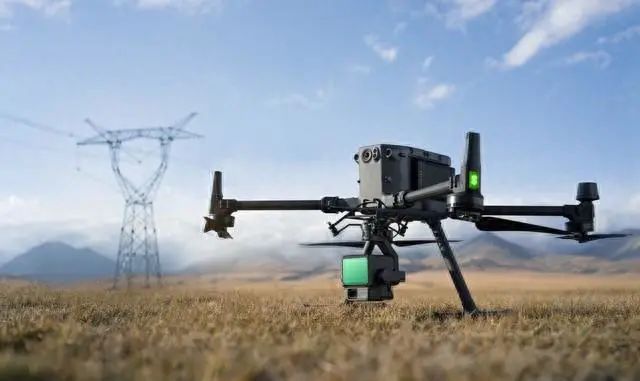

Dalam industri ketenagalistrikan, selalu sulit untuk merekonstruksi benda-benda kecil seperti perlengkapan tiang dan menara, kabel atau isolator menggunakan fotogrametri.Dengan menggunakan drone yang dilengkapi Zenmuse L2 untuk memperoleh data titik awan tiga dimensi lidar, maka dapat mengidentifikasi secara akurat objek di garis.Untuk objek kecil, setelah klasifikasi awan titik, laporan analisis penghalang pohon, analisis defleksi angin, dan analisis cakupan es juga dapat dihasilkan. Selain itu, berdasarkan cloud titik menara listrik, perencanaan rute offline juga dapat direalisasikan, rute penerbangan otonom dapat dihasilkan, dan departemen tenaga listrik dapat dibantu dalam melakukan inspeksi rinci terhadap fasilitas tenaga listrik.

Beban lidar Zenmuse L2 yang dirilis kali ini memiliki sejumlah teknologi penelitian dan pengembangan independen. Atas dasar presisi tinggi dan efisiensi tinggi, ia bekerja sama dengan perangkat lunak industri dalam negeri DJI Map untuk lebih menurunkan ambang batas pengoperasian dan meningkatkan kemudahan penggunaan. produk. , mewujudkan alur kerja loop tertutup yang komprehensif dari perangkat keras hingga perangkat lunak. DJI akan terus mengatasi permasalahan pengguna industri, terus mendorong inovasi efisiensi produk, dan menyediakan teknologi dan layanan yang nyaman, efisien, aman, andal, dan hemat biaya untuk semua lapisan masyarakat, sehingga teknologi drone dapat memberikan manfaat sosial yang lebih besar. nilai.
